MAQPLUS II : exercices à faire

Pour continuer cette partie du cours sur les automatismes je vous propose quatre exercices que vous allez réaliser en autonomie.

Avant de commencer, seriez-vous capable de refaire l'exercice d'introduction que je vous ai proposé ?

Exercice 1 : Alarme Simple.

Exercice 2 : Chauffage.

Exercice 3 : Alarme évoluée

Exercice 4 : Eclairage, départ et arrivée.

Alarme simple

Je vous propose un premier exercice à réaliser qui s’intitule "Alarme simple".

Comme c'est votre premier exercice je vais développer le chargement de l'exercice sur "Maqplus".

Lancez le logiciel Maqplus.

Dans le menu "Exercice"

Prendre le sous menu "Domotique" et choisir l'exercice...

Valider la modification des phrases.
Le texte de l'exercice est proposé.

Une ébauche du programme vous est proposé.

En suivant la rédaction du texte proposé, vous devez réaliser le programme.

Pour retrouver le travail à réaliser vous devez cliquer sur l'image ci-dessous :

Commercez à rédiger l'exercice...
Pour vous aider... je vous donne l'allure du programme à réaliser :

Avant d'imprimer votre exercice, vous pouvez vérifier le programme à l'aide d'une tablette et du flash code ci-dessous :

Lors de l'impression : vérifier le titre "Alarme Simple" et indiquez votre nom dans le titre.
Placez le document dans votre dossier pour évaluation.

Chauffage

Je vous propose un second exercice à réaliser qui s’intitule "Chauffage".

Lancez Maqplus...

Chargez l'exercice "Chauffage"...

Essayez de faire l'exercice.

Pour vous aider l’allure du programme : cliquez ici.

Vous devez réaliser deux exercices :
Exercice 1 : Test, Trop Froid... Imprimer...
Exercice 2 : Test, Trop Chaud... Imprimer...

Alarme évoluée

Je vous propose un troisième exercice à réaliser qui s’intitule "Alarme évoluée".

Lancez Maqplus...

Chargez l'exercice "Alarme évoluée"...

Essayez de faire l'exercice.

Téléchargement de l'exercice : cliquez ici.

Pour vous aider l’allure du programme :

Pour le prof : téléchargement de la fiche élève

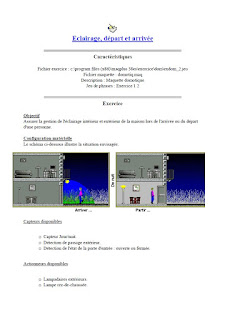

Eclairage, départ et arrivée

Je vous propose un quatrième exercice à réaliser qui s’intitule "Eclairage, départ et arrivée".

Lancez Maqplus...

Chargez l'exercice "Eclairage, départ et arrivée"...

Essayez de faire l'exercice.

Pour télécharger le document : cliquez ici

Pour le prof : téléchargement de la fiche élève

MAQPLUS : Exercice 1

Nous allons utiliser le logiciel MaqPlus 38ES, édité par la société Jeulin. Ce logiciel permet de réaliser des programmes en particulier dans le domaine de la domotique et de les tester grâce à des maquettes reliées à l'ordinateur.

Nous allons réaliser une série d'exercices comme, l'éclairage automatique d'une maison, son chauffage, la gestion d'une alarme et nous concevrons par groupe de nouveaux programmes que nous testerons.

Utilisez l'icône du logiciel pour lancer le programme.

Dans une première étape vous devez repérer les "Capteurs (C) et Actionneurs (A) sur le dessin ci-dessous :

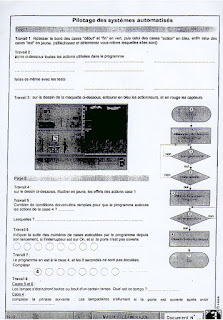

Vous devez réaliser le premier exercice de cette fiche à l'aide du logiciel "MAQPLUS" de la société Jeulin. Après avoir testé votre exercice vous devez compléter la fiche ci-dessous.

Vous pouvez télécharger ce document en cliquant ici.Pour vous aider :Le programme,

L'écran de test

Automatismes 1 : compétences

A partir du premier dossier que vous m'avez remis sur les automatismes (1) j'ai validé les compétences ci-dessous.

Compétences transversales
C1 - Organiser son travail personnel (domaine 2)
La totalité du travail de dossier sur les automatismes.

Pratiquer des démarches scientifiques et technologiques
C2 - Imaginer, synthétiser, formaliser et respecter une procédure, un protocole (domaine 4)
Le travail sur le passage à niveau avec la programmation.
